Kombimasin scm minimax lab 300p
Kombineeritud saag-, frees-, rihthöövel-, paksushöövel-, lab 300 p.
Tooteinfo tootja kodulehel
| Seadme tehnilised andmed | std. |
|---|---|
| Saagimisüksus: | |
| liikuva töölaua mõõtmed | 1.600 x 270 mm |
| suurim saeketta läbimõõt | 315 mm |
| suurim lõikekõrgus 90° / 45° | 100/79 mm |
| saeketta kallutus | 90° ÷ 45° |
| saagimisüksuse/altlõikuse mootori pöörlemiskiirus | 3.500/7.700 p/min |
| Freesimisüksus: | |
| freesi võlli tööpikkus | 100 mm |
| suurim lõikeinstrumendi läbimõõt tappimisel (töölaua kohal) | 275 mm |
| freesimisüksuse mootori pöörete arv p/min | 3.500/7.500/10.000 |
| Riht- ja paksushöövel: | |
| rihthöövli töölaua mõõtmed | 1.300 x 310 mm |
| hööveldusüksuse lõikeinstrumendi mõõtmed ja lõiketerade arv | 300 x 72, Z=3 |
| riht- ja paksushöövli tööpea pöörlemiskiirus | 5.200 p/min. |
Lisavarustus

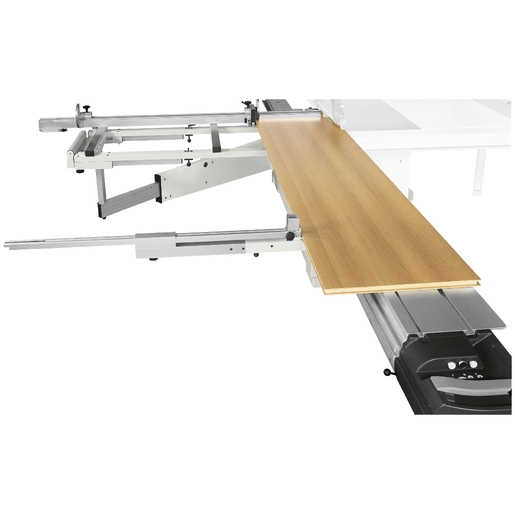

Lisalaud kinnitatav liikuva töölaua küljele
- toestamaks suuri plaatmaterjale, lihtsalt paigaldatav, teisaldatav
Tapitöötlemisüksus (lab300p)
- töölaua mõõtmed: 380 x 207 mm
- vertikaalne töökäik: 75 mm
- horisontaalne töökäik: 120 mm
- pikisuunaline töökäik: 85 mm
- puruärastuse läbimõõt: 120 mm
„Wescott“ tüüpi isetsentreeruv tööriistahoidja
- kuuskant võti 1tk. padruni kinnitamiseks, -avamiseks
- PS! Valides „Wescott“ tüüpi padruni ei kaasne tsangidega adapterit!
Altlõikusüksus rihmülekandega põhilõikussae mootorilt
PS! saekettad ei kuulu tarnekomplekti!
- saeüksus kallutatav 90° ÷ 45°
- altlõikussaeketas Ø80 mm, koonushammastus on seadmega kaasas!
Alumiiniumist suulauad tööüksuse kaitsmel
- selle lisa korral tarnitakse ainult alumiinium suulaud, ei kaasne puit, -vineer suulaudasid!
Tappimislaud liikuvale töölauale ja tööspindli kaitse, maks. lõikepea Ø275 mm
- malmvalust tappimislaud
- lõikeinstrumendi suurim läbimõõt tappimisel 275mm.
Professionaalsed üle pööratavad mõõdupiirajad 2 tk (müüakse koos seadmega, ei ole eraldi tellitavad)
- teleskoop-joonlaud, mõõdupiirajad käsitsi postisooneeritavad, mehaaniliselt kinnitatavad
- võimaldab lisatoel asetseva joonlauaga teostada lõikeid erinevate nurkade (kraadide) all
Lisajoonlaud ±45° liikuva töölaua külge kinnitatav
- lihtsalt paigaldatav, teisaldatav
- võimaldab teostada lõikeid vahemikus ±45° nurga all
- teleskoop-tugijoonlaud, millimeeterskaalaga ja kahe liigutatava mehaanilise piirajaga
„Tersa“ höövelpea Ø72 mm , Z=3, lõiketerade kiirlukustus-süsteem
- lõiketerad 300 x 10 x 2,4mm – 3tk.
„Xylent“ höövelpea, kolm spiraalselt asetsevat lõikenoa rida (lab 300p)
- varustatud lõikenugadega HSS, 15 x 15 x 2,5
„Xylent“ höövelpea hoolduskomplekt
- puhastusvedelik vaigu eemaldamiseks – 1L
- momentvõti seadistatav kuni 5,7 Nm – 1 tk
- tagavara kinnituspoldi otsikut T20 – 2 tk
- varuterad HSS, 15x15x2,4 mm – 10 tk
- varu kinnituspoldid M6x15 – 5 tk
- vasest traathari – 1 tk
- teras traathari – 1 tk
