Riht- ja paksushöövel scm minimax fs 41e
Kombineeritud riht- ja paksushöövelpink minimax fs 41e.
Tooteinfo tootja kodulehel
Seadme tehnilised andmed | std. |
---|---|
rihtimisüksuse töölaua mõõtmed | 2.000 x 410 mm |
rihtimisüksuse juhtjoonlaua mõõtmed | 1.200 x 150 mm |
rihtimisüksuse juhtjoonlaua kallutamise võimalus | 90º ÷ 45º |
rihtimisüksuse maksimaalne töötlemislaius | 410 mm |
rihtimisüksuse maksimaalne eemaldatava laastu paksus | 5 mm |
paksusüksuse töölaua mõõtmed | 423 x 775 mm |

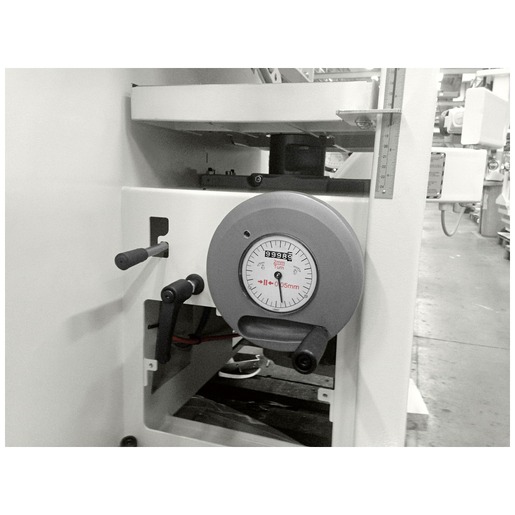

paksusüksuse vähim/suurim töötlemiskõrgus | 3 / 230 mm |
paksusüksuse lühim töödeldav detail | 160 mm |
paksusüksuse suurim eemaldatava laastu paksus | 5 mm |
paksusüksuse etteandekiirus | 6 / 12m / min |
noavõlli mõõtmed | 410 x Ø 87 mm |
lõiketerade mõõtmed | 410 x 30 x 3 mm |
lõiketerade arv | Z = 4 |
tööpea pöörlemiskiirus | 5.000 p/min |
tööpea mootori võimsus | 4 kW |
puruärastusava läbimõõt | Ø120 mm |
Lisavarustus
Tapitöötlemisüksus
- mehhaaniline detailide kinnitus ekstsentrik suruti 1tk.
- tööriista kinnitus adapter 1tk
- tsanged; 1tk. x Ø5, 1tk. x Ø10, 1tk. x Ø16mm
„Wescott“ tüüpi isetsentreeruv tööriistahoidja
- kuuskant võti 1tk. padruni kinnitamiseks, -avamiseks
- PS! Valides „Wescott“ tüüpi padruni ei kaasne tsangidega adapterit!
Tersa „Monoblock“ höövelpea Ø85, z=4
- lõiketerad 410 x 10 x 2,4mm – 4tk.
„Xylent“ höövelpea, kolm spiraalselt asetsevat lõikenoa rida (fs 41e)
- varustatud lõikenugadega HSS, 15 x 15 x 2,5
„Xylent“ höövelpea hoolduskomplekt
- puhastusvedelik vaigu eemaldamiseks – 1L
- momentvõti seadistatav kuni 5,7 Nm – 1 tk
- tagavara kinnituspoldi otsikut T20 – 2 tk
- varuterad HSS, 15x15x2,4 mm – 10 tk
- varu kinnituspoldid M6x15 – 5 tk
- vasest traathari – 1 tk
- teras traathari – 1 tk
Pööratav lisatugi õhukeste materjalide töötlemiseks
- üles-alla pööratav abijuhtlatt õhukeste detailide töötlemiseks
- tööpeakaitse reguleeritav kõrguses vastavalt detaili paksusele
