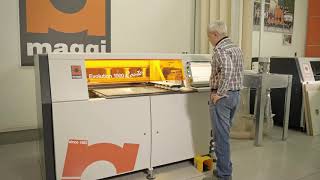

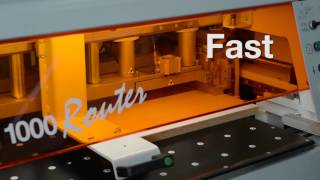

Arvjuhitav puurimiskeskus Maggi Boring System EVOLUTION 1000

Arvjuhitav puurimiskeskus Boring System Evolution 1000 puurimisvõimalusega vertikaaltasandist  horisontaaltasandini. Seade on ettenähtud plaatmaterjalide MDF, lamineeritud plaatide, melamiin kattega komposiitmaterjalide jm. plaatmaterjalide horisontaalaasendis töötlemiseks.  Seadmel teostatavad töötlemisoperatsioonid on vertikaalne, -horisontaalne puurimine, soone saagmine,  sõltuvalt tehnoloogilistest vajadustest, seade võimalik (*-lisavarustusena!)  varustada freesimisüksusega.  Töödeldavad detailid asetatakse seadmesse käsitsi,  vastu etteandealas asuvat „referents“ piirikut.  Detailide eemaldamine seadmest toimub käsitsi, valikuliselt, väljasöödu või sissesöödu poolelt.

Tooteinfo tootja kodulehel

 Seadme tehnilised andmedstd.
spindlite tsentrivahe (samm)32 mm
maksimaalne puuri läbimõõt/pikkusØ 35 / 77 mm
suurim puurimissügavus50 mm
Puurploki tehnilised andmed:
vertikaalspindlite arv (puurimine alumisel tahul)11 tk
vertikaalne töötlemislaiuse ulatus Y-teljel1.000 mm
horisontaalspindlite arv, II-ne ja III-s detaili serv2 + 2 tk
horisontaalne töötlemislaiuse ulatus Y-teljel, II-ne/III-s serv1.000 mm
horisontaalspindlite arv, V-ndal detaili serval1 tk
horisontaalne töötlemislaiuse ulatus Y-teljel, IV serv950 mm
soonefreesi läbimõõt, lõikelaiusØ 120 mm / 4 mm
soonefreesi horisontaalne töötlemislaiuse ulatus Y-teljel950 mm
Freesüksuse tehnilised andmed:
töötlemislaiuse ulatus Y-teljel min/max100/1.000 mm
töötlemislaiuse ulatus X-teljel min/max360/10.000 mm
töötlemislaiuse ulatus Z-teljel min/max8/60 mm
lõikeinstrumendi läbimõõt min/max8/16 mm
lõikeinstrumendi pikkus max98 mm
spindlipöörete arv min/max1.000/24.000 p/min
mootori võimsus3,3 kW
Töödeldava detaili gabariitmõõdud:
detaili pikkus min./maks. X-telg300 / 3.200 mm
detaili laiusus min./maks. Y-telg120 / 1.020 mm
detaili paksus min./maks. Z-telg8 / 50 mm
