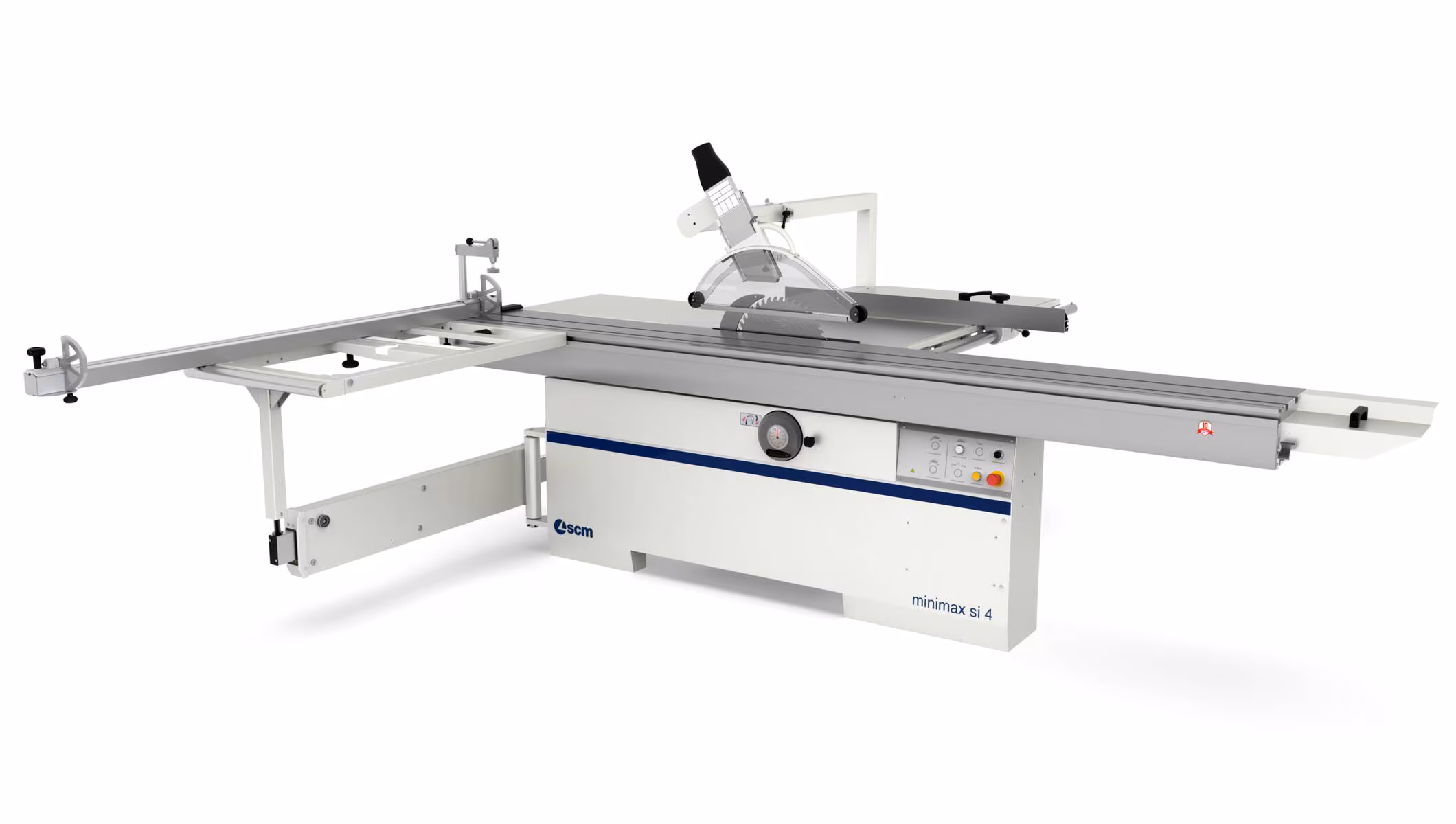

Formaatsaag scm minimax si 400es
Seade on ette nähtud erinevate plaat- ja puitmaterjali lahti- ja mõõtulõikusteks. Materjalide seadmele etteandamine ja seadmest väljastamine toimub käsitsi. Töötsükkel teostatakse käsitsi, liikuva töölaua etteandmisega lõikeüksusele. Saekorpus on valmistatud eelpingestatud ja tugevdusliidestega keevislehtmetallist. Liikuv töölaud on valualumiiniumist, liigub terasprismade vahel, teraskuulide toel.
Tooteinfo tootja kodulehel
| Seadme tehnilised andmed | sdt. |
|---|---|
| liikuva töölaua mõõtmed | 2.600 mm |
| liikuva töölaua käigu pikkus | 2.660 mm |
| lõikelaius sae paremal pool | 1.270 mm |
| lõikelaius sae vasakul pool | 2.500 mm |
| saeketta kallutus | 90° - 45° |
| suurim saeketta läbimõõt | 400 mm |
| altlõikussaeketta läbimõõt | 120 mm |
| suurim lõikekõrgus 90° (saeketas Ø400 mm) | 136 mm |
| suurim lõikekõrgus 45° (saeketas Ø400 mm) | 97 mm |
| peamootori võimsus | 5 kW |
| altlõikussae mootori võimsus | 0.55 kW |
| puruärastusava läbimõõt tööüksusel | 120 mm |
| puruärastusava standartsel saekaitsmel | 60 mm |
Põhivarustus
Altlõikussaeüksus eraldi mootoriga
Altlõikussaeketas seadmega kaasas
Juhttugi pikilõikuseks, lõikelaius saest paremal pool 1.270 mm
- lõikelaius saest paremal pool kuni 1.270 mm
- kinnitub malmkorpusele, käsitsi reguleeritav millimeeter skaalalt
- juhtugi peenhäälestatav
Liikuv töölaud 2.600 mm, töökäik 2.660 mm
- mehaaniliselt lukustatav
Lisatugi koos 2-e mehaaniliselt seadistatava mõõdupiirajaga
- teleskoop joonlaud lisatoel, mõõdupiirajad käsitsi postisooneeritavad, mehaaniliselt kinnitatavad
- võimaldab lisatoel asetseva joonlauaga teostada lõikeid erinevate nurkade (kraadide) all
Mehaaniline detailide kinnitusekstsentrik
- lihtsalt teisaldatav, käsitsi seadistatav
- kinnitatav ja reguleeritav liikuva töölaua „T-soones“, seadistatav kõrguses
Konsoolne saekaitse (1270mm)
- “konsoolne” saekaitse tagab parima saepuruärastuse, puruärastusava läbimõõt Ø80mm
- saekaitse detailide, 45°-kraadi alla lõikusteks, lihtsasti paigaldatav, vahetatav
- saekaitse detailide, 90°-kraadi alla lõikusteks
Lisavarustus
Lisajoonlaud ±45° liikuva töölaua külge kinnitatav
- lihtsalt paigaldatav, teisaldatav
- võimaldab teostada lõikeid vahemikus ±45° nurga all
- teleskoop-tugijoonlaud, millimeeterskaalaga ja kahe liigutatava mehaanilise piirajaga
Tugijoonlaud 2 digitaalse näidikuga
- magnetriba ja kaks digitaalset „LCD“ näidikut joonlaual, „täppis“ reguleeritavad
- ülepööratavad mõõdupiirajad, käsitsi positsioneeritavad
Lisalaud kinnitatav liikuva töölaua küljele
- toestamaks suuri plaatmaterjale, lihtsalt paigaldatav, teisaldatav
Digitaalne näidik piki lõikus joonlauale
- digitaalne näidik koos magnetribaga
