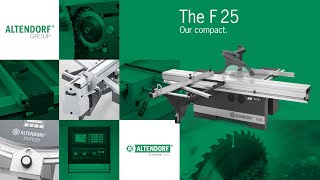

Formaatsaag Altendorf F25 “type 4”
Seade on ette nähtud erinevate plaat- ja puitmaterjali lahti- ja mõõtu lõikusteks. Materjalide
seadmele etteandamine ja seadmest väljastamine toimub käsitsi. Töötsükkel teostatakse
käsitsi, liikuva töölaua etteandmisega lõikeüksusele. Saekorpus on valmistatud eelpingestatud
ja tugevdusliidestega keevislehtmetallist. Liikuv töölaud on valualumiiniumist, liigub
ümaratel karastud teraslattidel.
Digit X “ juhtjoonlaud saekettast paremal pool, lõikelaius 1.410 mm
| Seadme tehnilised andmed | |
|---|---|
| liikuva töölaua mõõtmed (pikkus x laius) | 3.200 x 370 mm |
| lõikepikkus liikuva töölauaga | 3.100 mm |
| lõikelaius sae paremal pool | Digit X “ juhtjoonlaud 1.410 mm |
| põhitöölaua mõõtmed (pikkus x laius) | 960 x 550 mm |
| töölaua laienduse mõõtmed (pikkus x laius | 1.450 x 450 mm |
| töölaua pikenduse mõõtmed (pikkus x laius) | 680 x 300 |
| töölaua kõrgus | 880 mm |
| lõikelaius sae vasakul pool | 3.450 mm |
| maksimaalne saeketta läbimõõt (võlliava) | 315 (30) mm |
| maksimaalne lõikekõrgus 90° (saeketas Ø315 mm) | 100 mm |
| maksimaalne lõikekõrgus 45° kalde juures (saeketas Ø315 mm) | 70 mm |
| saeüksuse kallutus | 0 ÷ 46° |
| põhilõikus sae pöörlemiskiirus | 3.600 / 4.200 p/min. |
| altlõikuse sae pöörlemiskiirus | 7.200 p/min |
| altlõikussae lõikekõrgus | 0 ÷ 6 mm |
| altlõikussae reguleerimine piki võlli | ± 2,5 mm |
| altlõikuse saeketta läbimõõt (võlliava) | 120 (22) mm |
| põhisae mootori võimsus | 5,5 kW |
| altlõikussae mootori võimsus | 0,37 kW |
| toitepinge | 380V / 50 Hz |
| puruärastusava läbimõõt tööüksuse kaitsmel | 80 mm |
| puruärastusava läbimõõt tööüksusel | 120 mm |
| puruärastuseks vajalik vähim õhukogus (kokku) | 30 m/sek |
| puruärastuseks vajaliku õhu vähim kiirus | 1.764 m³/h |
Põhivarustus
Konsoolne saekaitse Altendorf
- saekaitse detailide 90°-kraadi alla lõikusteks, statiiv küljele pööratav/klapitav
- saekaitse detailide, 45°-kraadi alla lõikusteks, külgkate vahetatav
- puruärastusava läbimõõt tööüksuse kaitsmel
Seadme tööüksus manuaalse tõste- ja kallutusega Altendorf
* mehaanilised käsirattad
* saeketta kaldasendi ja kõrgus kuvamine digitaalsel näidikul
* mootori pöörete märgutuli 3.600 või 4.200 p/min, vastavalt seadistusele
„Digit X “ juhtjoonlaud saekettast paremal pool, lõikelaius 1.410 mm Altendorf
- pikilõikuse joonlaua käsitsi mõõdu seadistus digitaalse näidiku järgi, mõõdu täppis seadistus
Liikuv töölaud töökäiguga 3.100 mm Altendorf
- töölauad liigub karastatud ümaratel teraslattidel, töölauaotsal käepide,
- töölaua lukustus
Seadme juhtpaneel asetseb seadme korpusel Altendorf
- juhtpaneelil seadme tööüksuste käivitus- ja seiskamisnupud
Liikuva töölaua külge kinnitatud juhttoel olev ristijoonlaud Altendorf
- pööratav 0 – 41° (võimaldab nurga all lõiked vahemikus ±49º)
- 2 mehhaaniliselt kinnitatavat, ülepööratavat piirajat
- teleskoop joonlaua pikendus
Lisavarustus
Mehaaniline detailide kinnitusekstsentrik Altendorf
* kinnitatav, -reguleeritav liikuva töölaua „T-soones“, seadistatav kõrguses
* lihtsalt teisaldatav, käsitsi seadistatav
